Hipressure高压针阀特点：
1.非旋转阀芯（NRT Tip)结构，使得阀芯与阀体之间无旋转磨损，阀芯与阀座仅存在上下运动，并保证每一次开关密封线位置不变，密封严密性强、阀门的寿命长。
2.专门的压合密封垫螺母设计，使得外密封更可靠，无外泄漏。
3.阀芯与阀体之间连接螺纹在密封垫片的后部，避免流体进入螺纹区。
4.阀针特殊工艺处理，硬度高、耐用无损伤。
5.可面板安装或支架安装。
技术参数：
最大工作压力：10000Psi,20000Psi,30000,60000Psi
使用温度：-20～250℃
接口尺寸：内螺纹NPT1/4,NPT3/8,M14×1.5,M20×1.5
密封填料：聚四氟乙烯
阀体材质：不锈钢304
适用工作介质：液压油、水、气体
|
压力等级
|
类 型
|
接口尺寸（连接方式）
|
过流孔径
|
|
10-10000 Psi (69MPa)
20-20000 Psi (138MPa)
30-30000 Psi (207MPa)
60-60000 Psi (414MPa)
|
NV1=2通直通针阀
NV2=2通直角针阀
NV3=三通针阀（一进两出）
NV4=三通针阀（两进一出）
|
M1=NPT1/4" 内螺纹
M2=NPT3/8" 内螺纹
H1=M14×1.5 内螺纹
H2=M20×1.5 内螺纹
|
A 2.5mm
B 3.5mm
|
10 NV
1 M1 A
10:最高工作压力等级 NV:针阀 1：直通型 M1:接口螺纹型式NPT1/4 A:过流孔径2.5mm
注：压力20000Psi以下建议选用M1、M2、M3连接方式，超过30000Psi建议选用H1、H2连接方式

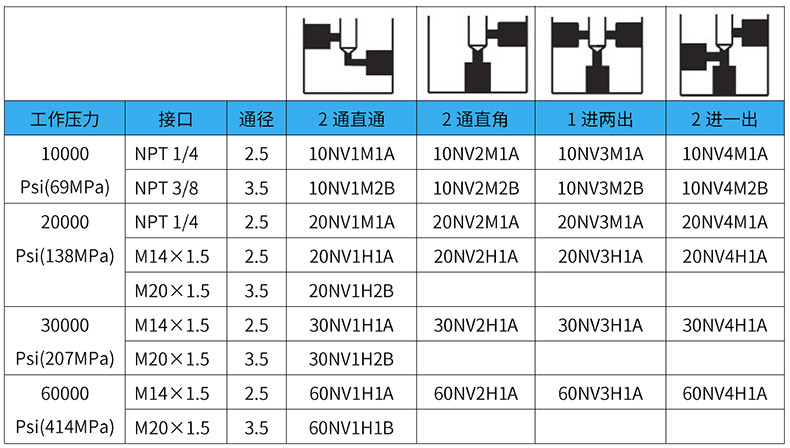

如20NV1M1A代表接口尺寸为NPT1/4且压力等级为20000Psi的2通直通针阀，小孔通径2.5mm
