气控针阀是一种以压缩空气做为驱动力执行阀的开闭的自控制控制阀门。依靠低压压缩空气为动力推动气动执行装置,控制高压流体的通断,使高压系统的自动控制变得容易和有效。金属硬密封,启闭行程短,速度快,密封可靠。适用于液压油、清水、气体等多种介质。气控针阀只适用于全开和全关,不可以用作调节和节流。

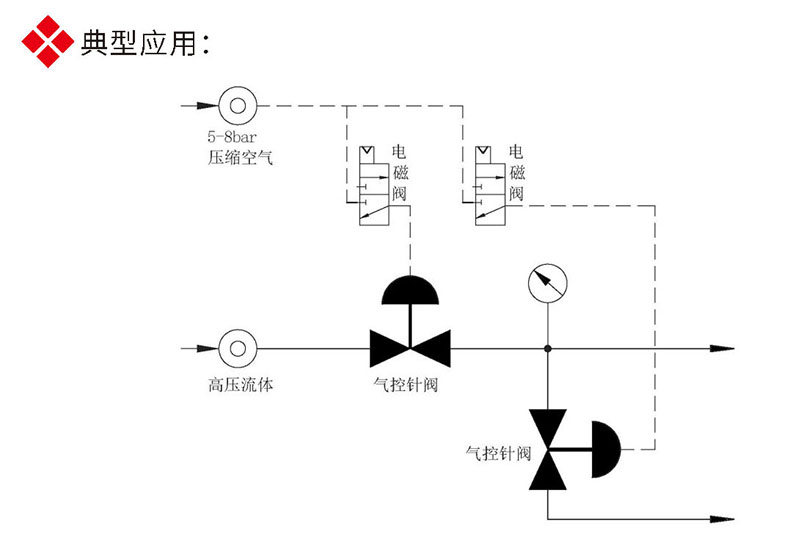

![气控针阀典型应用 气控针阀典型应用](/uploadfile/202311/4d83511e46486b0.jpg)
压力等级及接口说明
压力等级
|
类 型
|
接口尺寸(连接方式)
|
控制方式
|
10-10000 Psi
(69MPa)
20-20000 Psi (138MPa)
30-30000 Psi (207MPa)
60-60000 Psi (414MPa)
|
AV1=2通直通气控针阀
AV2=2通直角气控针阀
|
M1=NPT1/4" 内螺纹
M2=NPT3/8" 内螺纹
H1=M14×1.5 内螺纹
H2=M20×1.5 内螺纹
|
NC=常闭
NO=常开
|

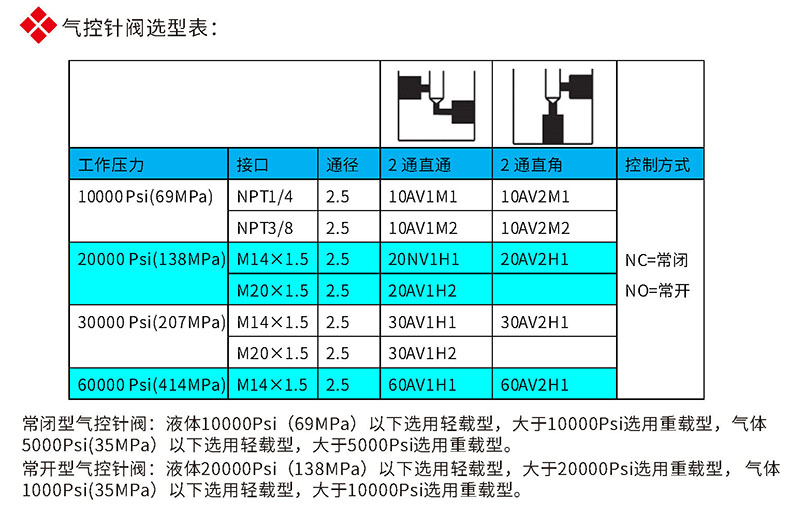

气控针阀选型表
![样本(25) 样本(25)](/uploadfile/202311/b35d5607f2b0757.jpg)

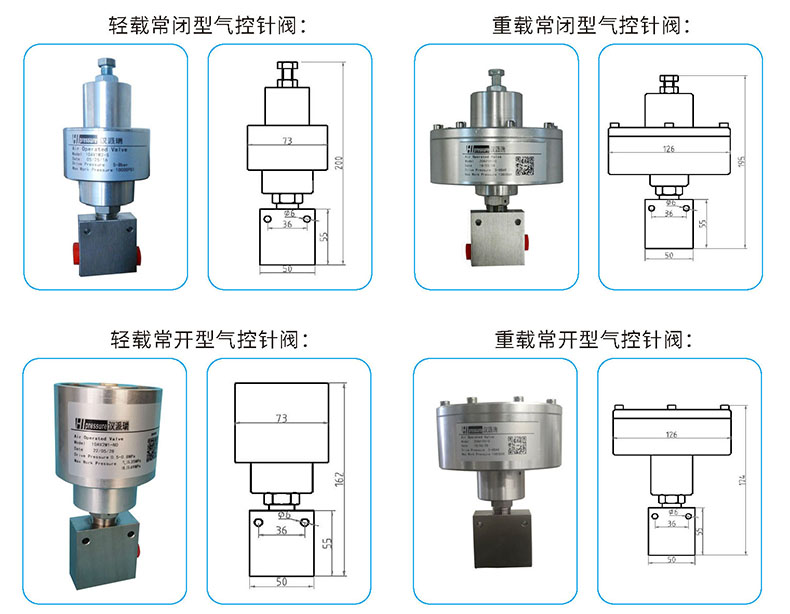

![气控针阀尺寸 气控针阀尺寸](/uploadfile/202311/c5f4fb3a6ae18a3.jpg)
